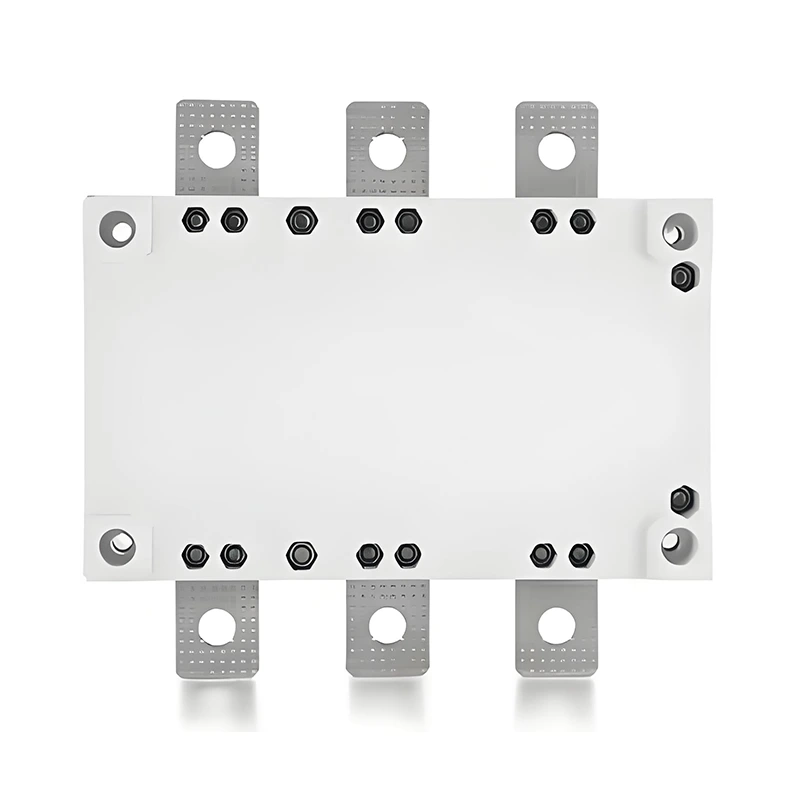

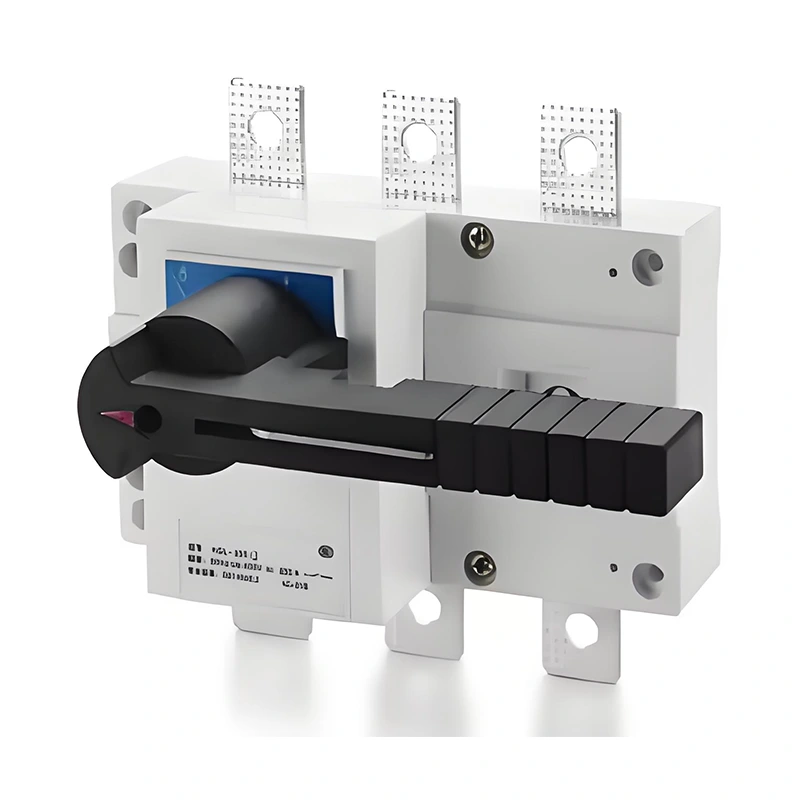

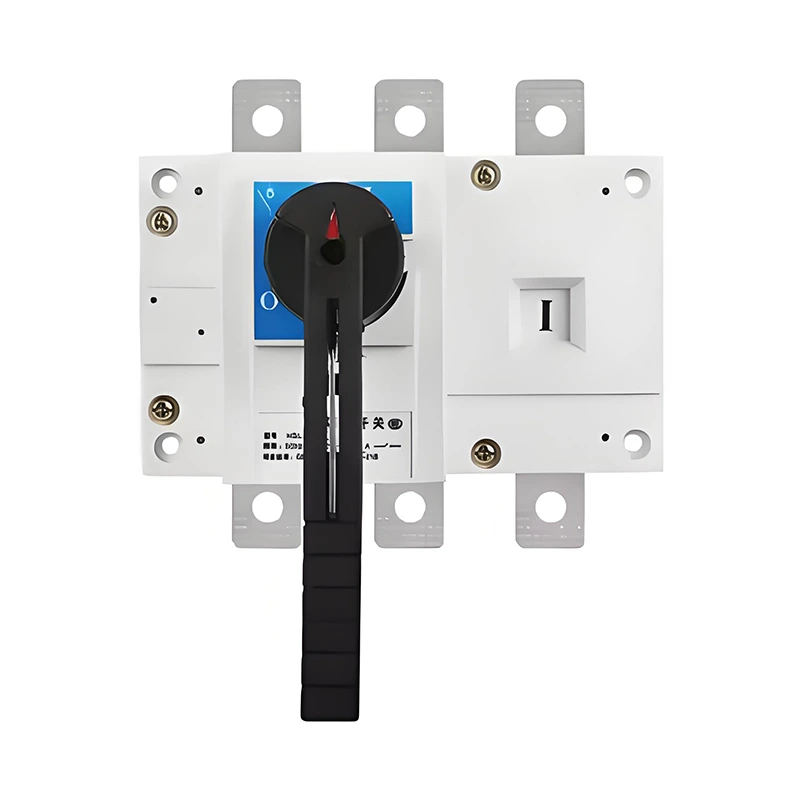

এইচজিএল সিরিজের লোড বিচ্ছিন্নতা সুইচটি সংযোগ বিচ্ছিন্নের মতো কাঠামোর সাথে একই রকম (উভয়ই সংযোগ বিচ্ছিন্ন অবস্থায় দৃশ্যমান সংযোগ স্থাপনের পয়েন্ট রয়েছে) তবে এটি সার্কিটগুলি খোলার এবং বন্ধ করতে ব্যবহার করা যেতে পারে, যার ফলস্বরূপ একটি সার্কিট ব্রেকারের সাথে সাদৃশ্য রয়েছে।
যাইহোক, একটি সার্কিট ব্রেকার যে কোনও সার্কিট নিয়ন্ত্রণ করতে পারে, যখন আলোড ব্রেক ব্রেক স্যুইচটি কেবল লোড কারেন্টটি চালু বা বন্ধ করতে পারে, বা লোড কারেন্টের উপর স্যুইচ অফ করতে পারে, তাই এটি কেবল শর্ট সার্কিট ফল্ট কারেন্ট নয়, সাধারণ অবস্থার অধীনে সার্কিটগুলিতে স্যুইচ অফ এবং সার্কিটগুলিতে ব্যবহৃত হয়। যাইহোক, এটি প্রয়োজন যে এর কাঠামোটি ক্ষতি ছাড়াই শর্ট সার্কিট সময়ের ফল্ট কারেন্টটি পাস করতে পারে।
যেহেতু অর্ক নিভে যাওয়া ডিভাইস এবং লোড ব্রেক স্যুইচটির যোগাযোগটি লোড কারেন্টটি কেটে ফেলতে এবং সংযোগ করার জন্য ডিজাইন করা হয়েছে, লোড ব্রেক স্যুইচটি বেশিরভাগ ক্ষেত্রে ফিউজের সাথে ব্যবহার করা উচিত এবং পরবর্তীটি শর্ট সার্কিট ফল্ট কারেন্টটি কেটে দেওয়ার জন্য দায়বদ্ধ।
লোড সংযোগ বিচ্ছিন্ন সুইচগুলির খোলার এবং সমাপ্তি ফ্রিকোয়েন্সি এবং অপারেটিং লাইফ সাধারণত সার্কিট ব্রেকারগুলির চেয়ে বেশি।
এইচজিএল লোড ব্রেক সংযোগ বিচ্ছিন্ন স্যুইচগুলি উচ্চ স্তরের বৈদ্যুতিক প্রবাহকে পরিচালনা করার জন্য ডিজাইন করা হয়েছে, এমনকি ভারী লোড অবস্থার অধীনে নিরাপদ সংযোগকে নিশ্চিত করে।
টেকসই উপকরণ দিয়ে নির্মিত, এই সুইচগুলি দীর্ঘস্থায়ী কর্মক্ষমতা সরবরাহ করে এবং কঠোর পরিবেশগত পরিস্থিতি সহ্য করতে পারে।
এইচজিএল লোড ব্রেক সংযোগ বিচ্ছিন্ন সুইচগুলির কমপ্যাক্ট এবং এরগোনমিক ডিজাইন তাদের স্থান-সীমাবদ্ধ পরিবেশে এমনকি ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ করে তোলে।
অর্ক নিভে যাওয়া চেম্বার এবং দৃশ্যমান বিরতি সূচক সহ উন্নত সুরক্ষা বৈশিষ্ট্যগুলিতে সজ্জিত, এই সুইচগুলি অপারেশনাল সুরক্ষা বাড়ায়।
বৈদ্যুতিক সার্কিটগুলি সংযোগ বিচ্ছিন্ন করার একটি নির্ভরযোগ্য উপায় সরবরাহ করে, এইচজিএল লোড ব্রেক সংযোগ বিচ্ছিন্ন সুইচগুলি বৈদ্যুতিক দুর্ঘটনা এবং সরঞ্জামের ক্ষতি রোধে সহায়তা করে।
এই স্যুইচগুলি বৈদ্যুতিক সরঞ্জামগুলির দ্রুত এবং নিরাপদ বিচ্ছিন্নতার জন্য, রক্ষণাবেক্ষণকে সহজতর করে এবং ডাউনটাইম হ্রাস করার অনুমতি দেয়।
বিদ্যুৎ বিতরণ, শিল্প যন্ত্রপাতি এবং বাণিজ্যিক বৈদ্যুতিক ইনস্টলেশন সহ বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
এইচজিএল লোড ব্রেক সংযোগ বিচ্ছিন্ন স্যুইচগুলি নিয়ন্ত্রক প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করে আন্তর্জাতিক সুরক্ষা এবং কার্য সম্পাদনের মানগুলি পূরণ করে।
7. 63 ~ 3150a এর বৈদ্যুতিন এবং যান্ত্রিক বৈশিষ্ট্য
| প্রচলিত গরম বর্তমান lth | 63 এ | 100 এ | 160 এ | 250a | 400a | 630 এ | 1000a | 1250 এ | 1600a | 2000a | 2500a | 3150a | ||
| রেটেড ইনসুলেশন ভোল্টেজ ইউআই (ভি) | 750 | 800 | 1000 | |||||||||||
| ডাইলেট্রিক শক্তি (v) | 3000 | 3500 | ||||||||||||
| রেটেড ইমালস ভর্তি ভোটেজ ইউআইএমপি (কেভি) সহ্য | 6 | 8 | 12 | |||||||||||
| রেটেড ওয়ার্কিং ভোল্টেজ ইউই (ভি) | AC400、600 | |||||||||||||
| রেটযুক্ত ফ্রিকোয়েন্সি | 50Hz | |||||||||||||
| ইউটিলাইজেশন বিভাগ | AC-21、22、23 | |||||||||||||
| রেট কাজ কারেন্ট (ক) |
AC440V | এসি -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| এসি -22 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
| এসি -23 | 50 | 80 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1250 | 2000 | 2500 | ||
| AC660V | এসি -21 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| এসি -22 | 63 | 80 | 100 | 200 | 315 | 400 | 630 | 630 | 800 | 1000 | 1000 | 1250 | ||
| এসি -23 | 40 | 63 | 63 | 125 | 200 | 250 | 250 | 400 | 500 | / | / | / | ||
| রেট তৈরি করার ক্ষমতা (ক) | 10Le | |||||||||||||
| রেট ব্রেকিন ক্ষমতা (ক) | 8 ল | |||||||||||||
| রেটযুক্ত শর্ট সার্কুট তৈরি ক্যাপাস্টি কেসিএম (কেএ) | 1.7 | 1.7 | 12 | 17 | 30 | 40 | 70 | 70 | ||||||
| 1 এস স্বল্প সময়ের সাথে বর্তমান এলসিডাব্লু (কেএ) সহ্য করা | 3 | 3 | 10 | 12 | 20 | 25 | 50 | 50 | ||||||
| যান্ত্রিক জীবন (সময়) | 5000 | 5000 | 5000 | 3000 | 2000 | 1000 | ||||||||
| বৈদ্যুতিক জীবন (সময়) | 1000 | 1000 | 1000 | 600 | 300 | / | ||||||||
| অপারেটিং টর্ক (এন.এম) | 3.5 | 3.5 | 6.5 | 10 | 15 | 27 | 60 | |||||||
| ওজন (কেজি) (হ্যান্ডেল ছাড়া) |
3 পি | 0.32 | 0.39 | 0.88 | 1.6 | 3.8 | 4.2 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | |
| 4 পি | 0.34 | 0.41 | 1.1 | 2 | 4.6 | 5 | 13 | 13 | 20 | 40 | 40 | 49 | ||
| স্পেস। | নীচের বোর্ডের মাত্রা | ||||
| 125 ~ 630A | 1 | M | Z | W | Q |
| 125 এ | 55 | 5.5 | 85 | 190 | 218 |
| 160 এ | 55 | 5.5 | 85 | 190 | 218 |
| 200 এ | 55 | 5.5 | 85 | 190 | 218 |
| 250a | 55 | 5.5 | 85 | 190 | 218 |
| 315 এ | 60 | 6.5 | 130 | 240 | 270 |
| 400a | 60 | 6.5 | 130 | 240 | 270 |
| 500a | 60 | 6.5 | 130 | 240 | 270 |
| 630 এ | 60 | 6.5 | 130 | 240 | 270 |

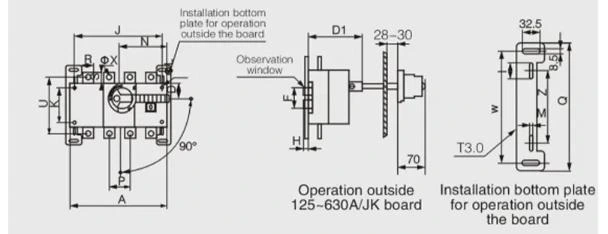

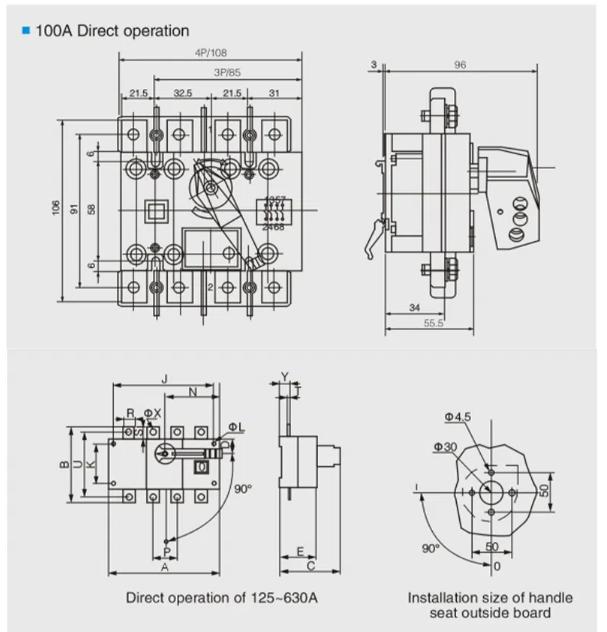

| স্পেস। | সামগ্রিক এবং ইনস্টলেশন মাত্রা | |||||||||||||||||||||
| মধ্যে | A | এ 1 | B | C | D | ডি 1 | E | Φl | J | জে 1 | K | N | P | R | S | T | U | Φx | Y | F | H | |
| 125 এ/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 125a/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 এ/3 | 140 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 120 | 120 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 160 এ/4 | 170 | 50 | 135 | 116 | 27 | 92 | 71 | 5.5 | 150 | 150 | 65 | 85 | 36 | 20 | 235 | 3.5 | 85 | 9 | 24 | 52 | 10 | |
| 200 এ/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 200 এ/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250a/3 | 180 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 160 | 160 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 250a/4 | 230 | 60 | 170 | 128 | 35 | 104 | 83 | 5.5 | 210 | 210 | 90 | 115 | 50 | 25 | 290 | 3.5 | 110 | 11 | 25 | 79 | 13 | |
| 315a/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 315a/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400a/3 | 230 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 400a/4 | 290 | 85 | 240 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 30 | 400 | 5 | 160 | 11 | 36 | 100 | 24 | |
| 500a/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 500a/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 এ/3 | 230 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
| 630 এ/4 | 290 | 85 | 260 | 169 | 50 | 133 | 113 | 7 | 270 | 270 | 140 | 145 | 65 | 40 | 400 | 6 | 160 | 12 | 36 | 100 | 24 | |
